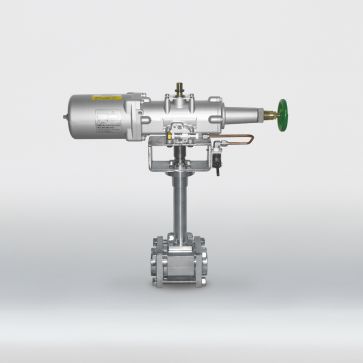

LNG用長軸ボール弁式緊急遮断弁
[Emergency Shut-off Valve LNG (Ball Valve Type)]
LTE-B-693
- サイズ[SIZE]
- 50A
- 主要流体名[Main Fluid]
- LNG（低温流体）
- 接 続 規 格[Connection]
- SW / BW
- 適用法規等[Applicable Regulation]
- 認定品
DXFダウンロード
仕 様 Specification
- 設計圧力[Design Pressure]
- 2.06MPa
- 設 計 温 度[Design Temp.]
- -196～+75℃
- 耐圧試験圧力[Hydrostatic Testing Pressure]
- 3.6MPa
- 気密試験圧力[Leakage Testing Pressure]
- 2.27MPa
材 質 Material
- Body
- SUS304
- Packing/Gasket
- V/#GF300
- Ball
- SUS304
- Stem
- SUS304
- Seat Ring
- R.PTFE
- Gland Packing
- PTFE
