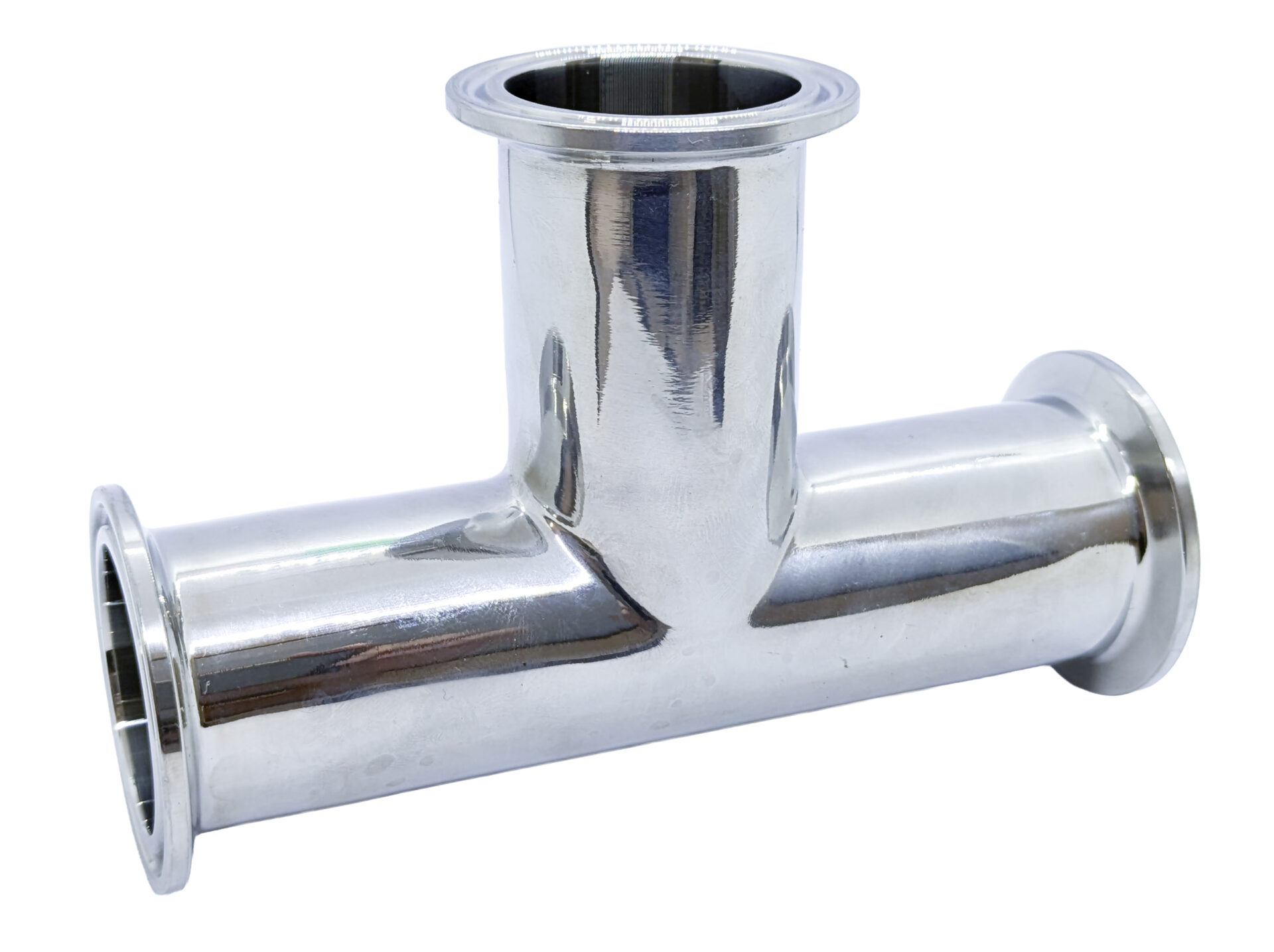

ヘルールチーズ TF
Tee ends Ferrule
| サイズ Size |
1.0S～2.0S |
|---|---|
| 主要流体名 Main Fluid |
|
| 接続規格 Connection |
ISO |
| 適用法規等 Applicable Regulation |
バリエーション
Variation

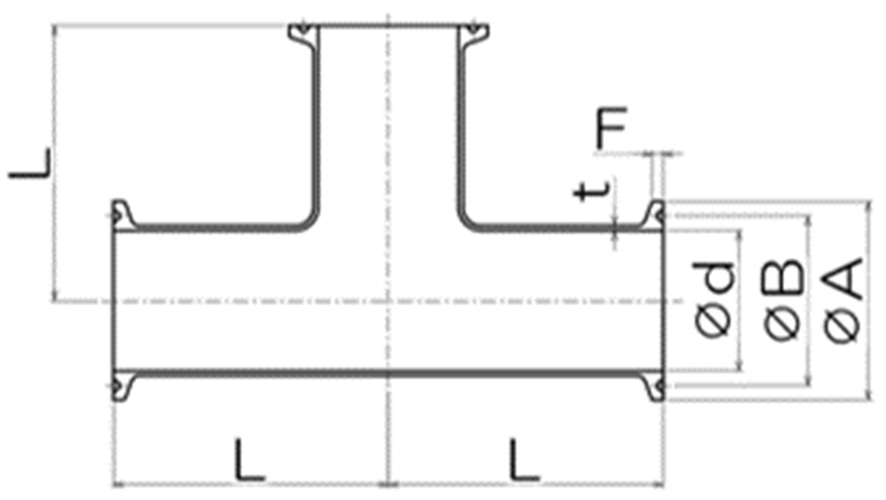

| サイズ | Code | d | t | A | B | L | F | 納入図面PDF | 取扱説明書 | DXFファイル | 3Dデータ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0S | TFU-10S / TFO-10S | 22.4 | 1.5 | 50.5 | 43.5 | 55 | 2.85 | ||||
| 1.5S | TFU-15S / TFO-15S | 35.1 | 1.5 | 50.5 | 43.5 | 70 | 2.85 | ||||
| 2.0S | TFU-20S / TFO-20S | 47.8 | 1.5 | 64.0 | 56.5 | 82 | 2.85 |
コードはSUS304製がTFU、SUS316L製がTFOです
