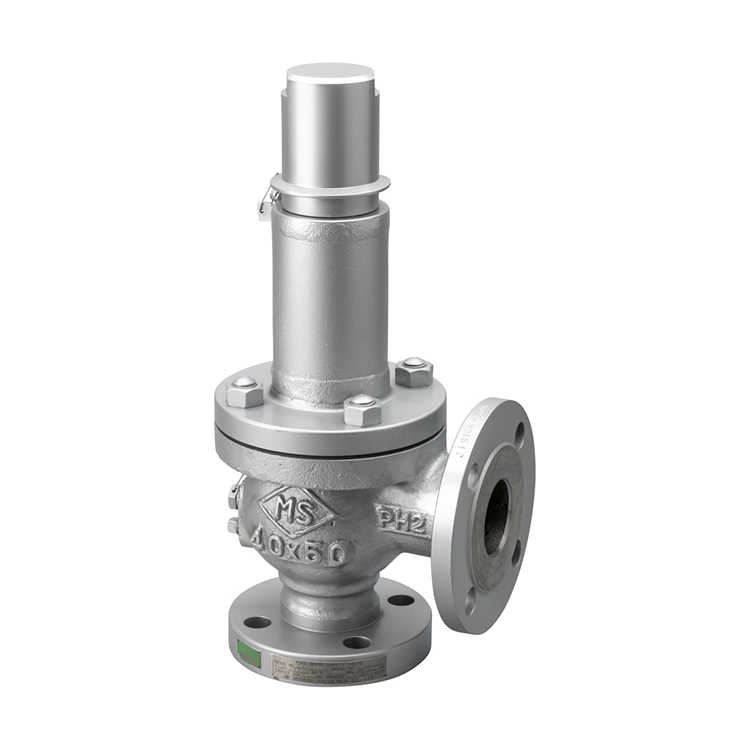

全量式安全弁
[Safety Relief Valve]
SVC-351
- サイズ[SIZE]
- 25A～100A
- 主要流体名[Main Fluid]
- LPG
- 接 続 規 格[Connection]
- JIS 20K RF × JIS 10K RF
- 適用法規等[Applicable Regulation]
- 認定品
DXFダウンロード
仕 様 Specification
- 設計圧力[Design Pressure]
- 25A～80A : 2.4MPa /100A : 1.9MPa
- 設 計 温 度[Design Temp.]
- -5～120℃
- 耐圧試験圧力[Hydrostatic Testing Pressure]
- 4.3MPa
- 気密試験圧力[Leakage Testing Pressure]
- 25A～80A : 2.4MPa /100A : 1.9MPa
材 質 Material
- Body
- SCPH2
- Seat Packing
- PTFE
- Disk
- SUS304
- Packing/Gasket
- T/#1120
- Bonnet
- S25C/STPG370
- Spring
- SUP9 or SWP-A
