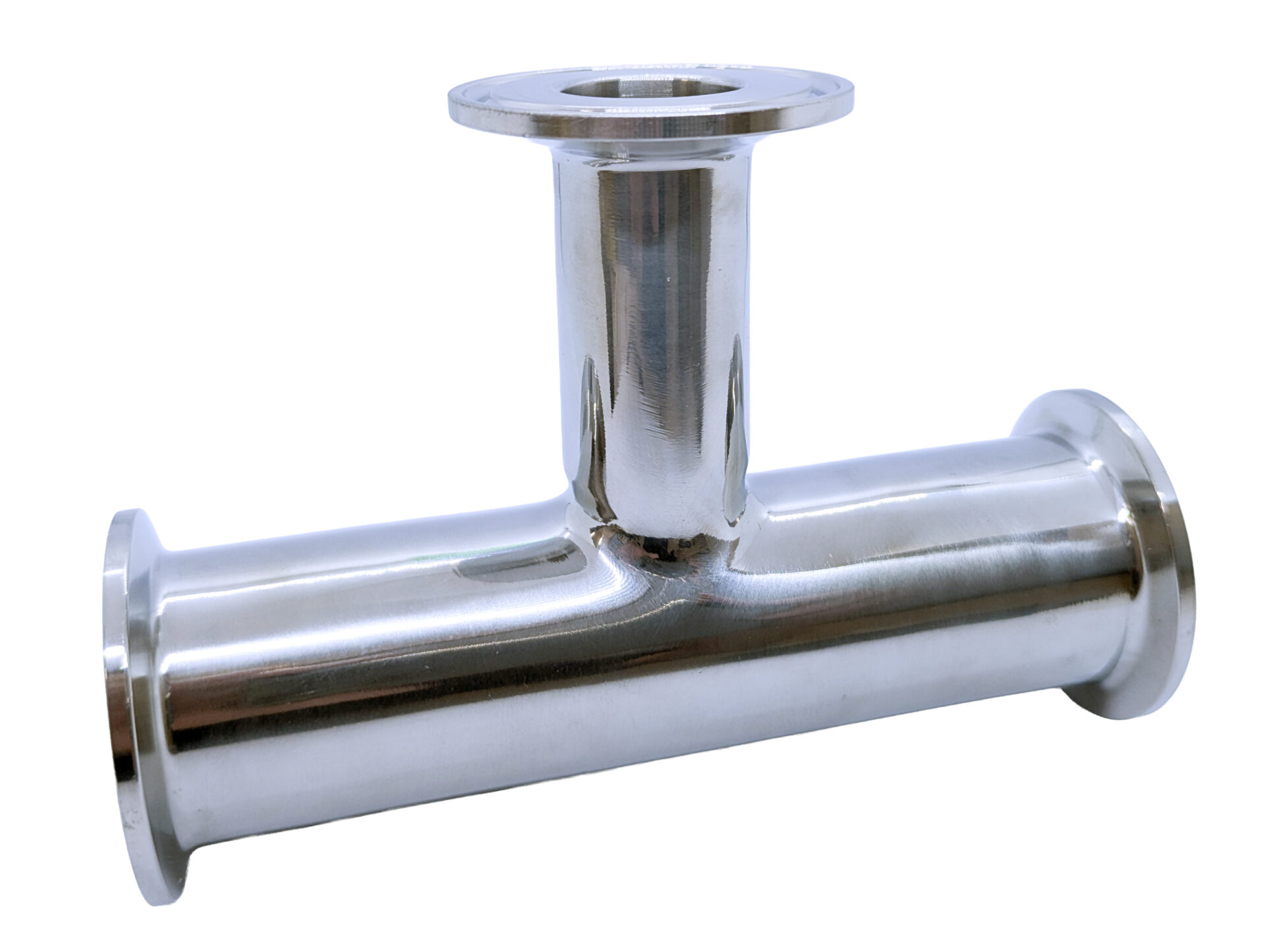

ヘルール異径チーズ RTF

Reducing Tee ends Ferrule

サイズ Size	1.5S×1.0S～2.0S×1.5S
主要流体名 Main Fluid
接続規格 Connection	ISO
適用法規等 Applicable Regulation

弁種: 継手類

材質: 鉄鋼製

使用流体: 水その他の流体

主な用途: サニタリー

バリエーション

Variation

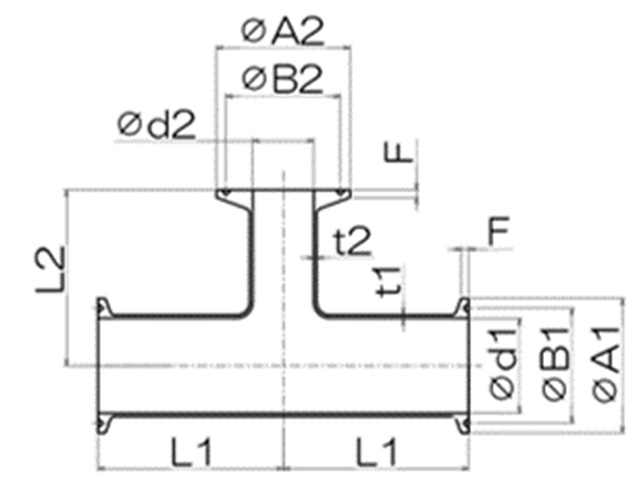

サイズ	Code	d1	t1	A1	B1	d2	t2	A2	B2	L1	L2	F	納入図面PDF	取扱説明書	DXFファイル	3Dデータ
1.5Sx1.0S	RTFU-15SX10S / RTFO-15SX10S	35.7	1.2	50.5	43.5	23	1.2	50.5	43.5	70	66	2.85
2.0Sx1.0S	RTFU-20SX10S / RTFO-20SX10S	47.8	1.5	64	56.5	23	1.2	50.5	43.5	82	72.5	2.85
2.0Sx1.5S	RTFU-20SX15S / RTFO-20SX15S	47.8	1.5	64	56.5	35.7	1.2	50.5	43.5	82	85.5	2.85

コードはSUS304製がRTFU、SUS316L製がRTFOです
