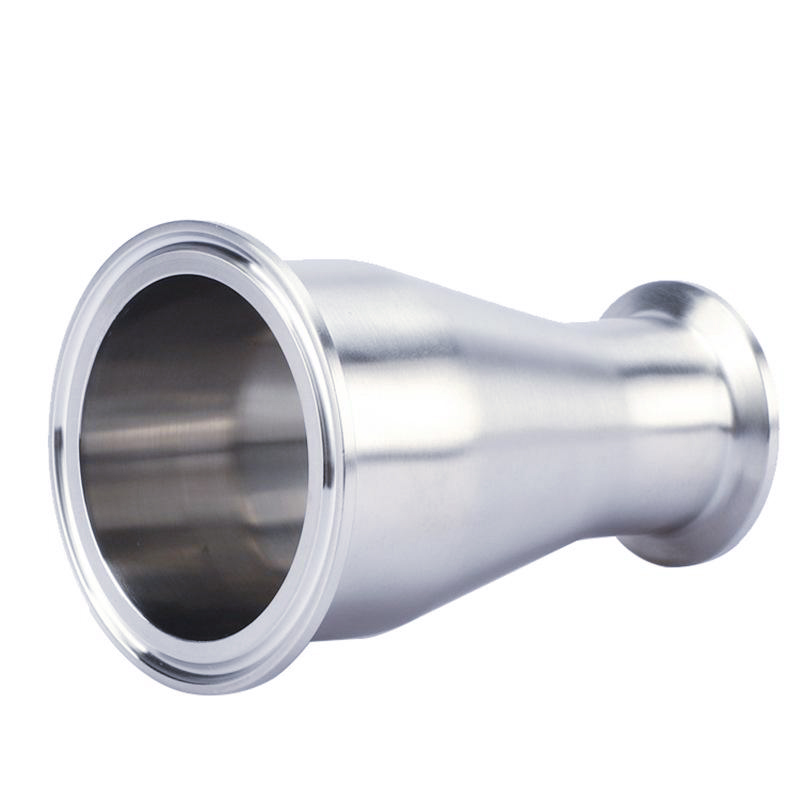

ヘルールレデューサ RF

Reducer both ends Ferrule

サイズ Size	1.5S×1.0Ｓ～2.5S×2.0S
主要流体名 Main Fluid
接続規格 Connection	ISO
適用法規等 Applicable Regulation

弁種: 継手類

材質: 鉄鋼製

使用流体: 水その他の流体

主な用途: サニタリー

バリエーション

Variation

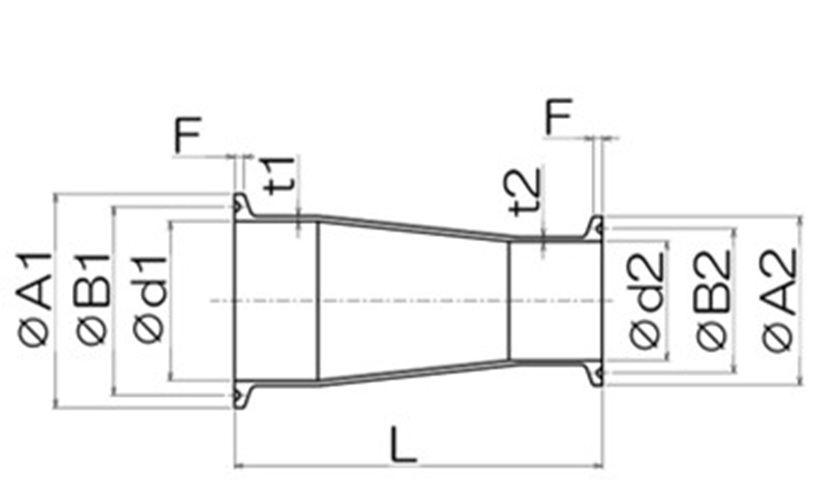

サイズ	Code	d1	t1	A1	B1	d2	t2	A2	B2	L	F	納入図面PDF	取扱説明書	DXFファイル	3Dデータ
1.5Sx1.0S	RFU-15SX10S,RFO-15SX10S	35.1	1.5	50.5	43.5	22.4	1.5	50.5	43.5	110	2.85
2.0Sx1.0S	RFU-20SX10S / RFO-20SX10S	47.8	1.5	64	56.5	22.4	1.5	50.5	43.5	110	2.85
2.0Sx1.5S	RFU-20SX15S / RFO-20SX15S	47.8	1.5	64	56.5	35.1	1.5	50.5	43.5	110	2.85
2.5Sx1.0S	RFU-25SX10S / RFO-25SX10S	59.5	2.0	77.5	70.5	22.4	1.5	50.5	43.5	110	2.85
2.5Sx1.5S	RFU-25SX15S / RFO-25SX15S	59.5	2.0	77.5	70.5	35.1	1.5	50.5	43.5	110	2.85
2.5Sx2.0S	RFU-25SX20S / RFO-25SX20S	59.5	2.0	77.5	70.5	47.8	1.5	64	56.5	110	2.85

コードはSUS304製がRFU、SUS316L製がRFOです

ヘルール異径チーズReducing Tee ends Ferrule

RTF

品番	RTF
弁種	継手類
サイズ	1.5S×1.0S～2.0S×1.5S
主要流体名
接続規格	ISO
適用法規等

ヘルールレデューサ(偏心）Reducer both ends Ferrule(Eccentric)

RFE

品番	RFE
弁種	継手類
サイズ	1.0S～2.0S
主要流体名
接続規格	ISO
適用法規等
