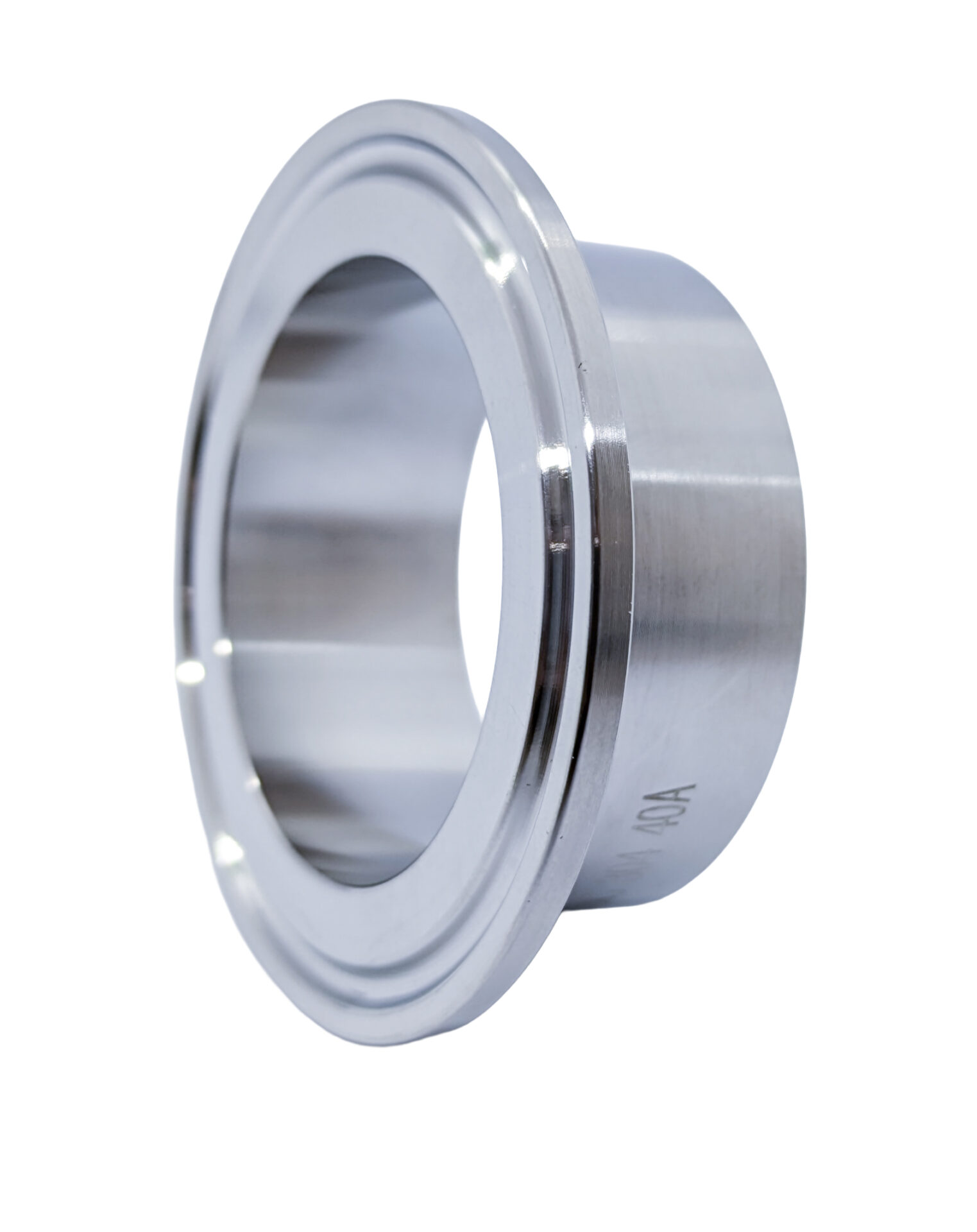

溶接ヘルール FW
Ferrule for Welding
| サイズ Size |
1.0S～2.0S |
|---|---|
| 主要流体名 Main Fluid |
|
| 接続規格 Connection |
ISO |
| 適用法規等 Applicable Regulation |
バリエーション
Variation

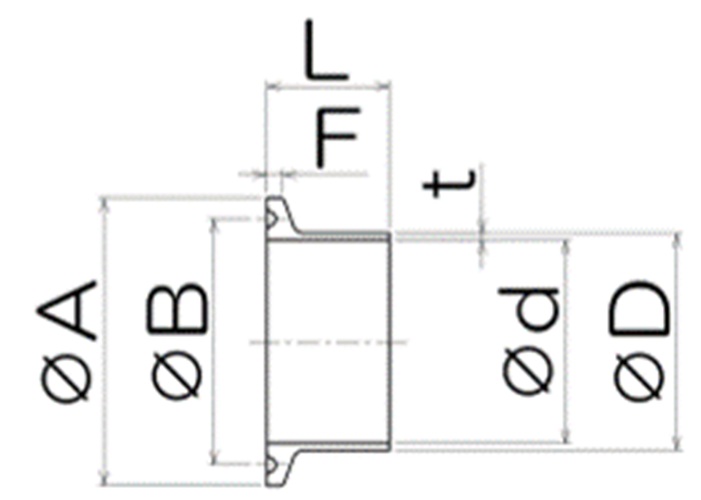

| サイズ | Code | D | d | t | A | B | L | F | 納入図面PDF | 取扱説明書 | DXFファイル | 3Dデータ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0S | FWU-10S / FWO-10S | 25.4 | 23 | 1.2 | 50.5 | 43.5 | 21.5 | 2.85 | ||||
| 1.5S | FWU-15S / FWO-15S | 38.1 | 35.7 | 1.2 | 50.5 | 43.5 | 21.5 | 2.85 | ||||
| 2.0S | FWU-20S / FWO-20S | 50.8 | 47.8 | 1.5 | 64 | 56.5 | 21.5 | 2.85 |
製品コードはSUS304がFWU、SUS316LがFWOです。
