GBAU-**-H

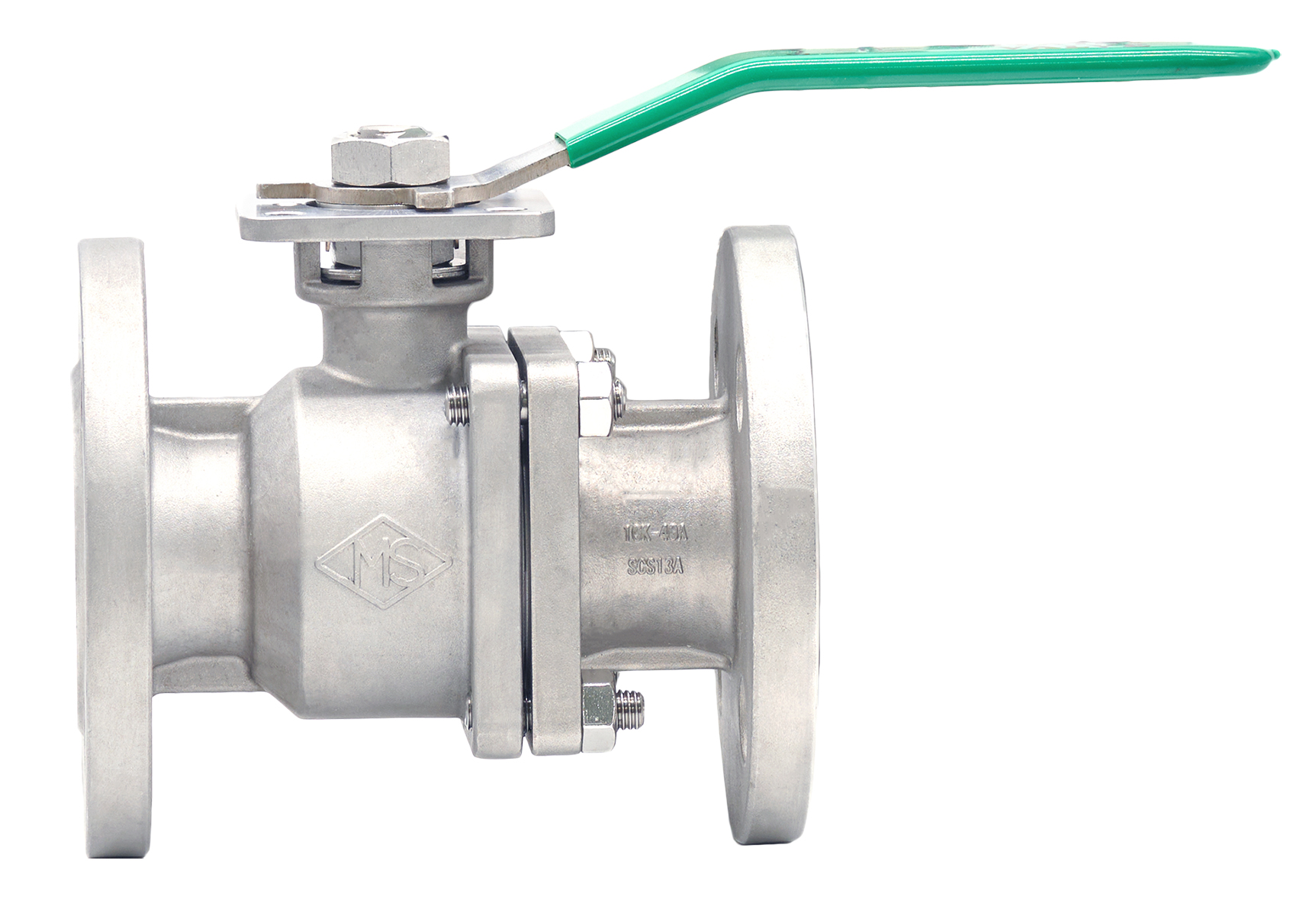

JIS10Kフランジ形ボールバルブ [JIS10K Flange Type Ball Valve]

GBAU-**-H

GBAU-**-H
サイズ[SIZE]
15A~100A
主要流体名[Main Fluid]
可燃性、毒性ガス以外の不活性ガス
接 続 規 格[Connection]
JIS 10K RF
適用法規等[Applicable Regulation]
社検品

DXFダウンロード

仕  様 Specification

設計圧力[Design Pressure]
1.4MPa
設 計 温 度[Design Temp.]
-29~150℃
耐圧試験圧力[Hydrostatic Testing Pressure]
2.1MPa
気密試験圧力[Leakage Testing Pressure]
1.4MPa

材 質 Material

Body
SCS13A
Packing/Gasket
PTFE
Lever/Hand Lever
SUS304-CP
Ball
SUS304
Stem
SUS304
O-Ring
FKM
Seat Ring
PTFE
Gland Packing
膨張黒鉛/PTFE編組
