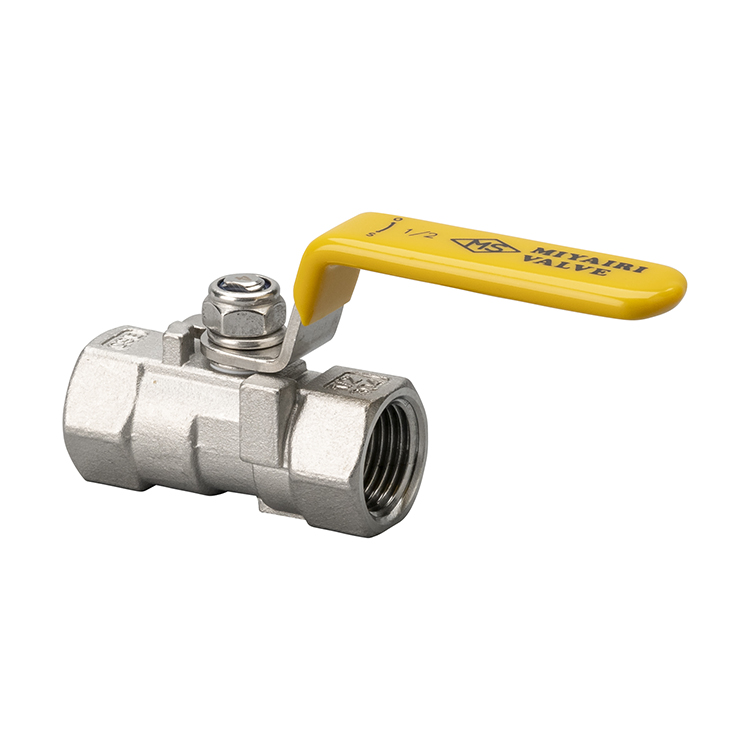

ステンレス製ねじ込み式ボールバルブ BSR-A-00

Screwed Ball Valve

サイズ
Size
15A〜25A
主要流体名
Main Fluid
水、油、不活性ガス(WOG)
接続規格
Connection
Rc × Rc
適用法規等
Applicable Regulation
社検品

製品仕様

Specification

設計圧力 Design Pressure 4.2MPa(最高使用圧力)
設計温度 Design Temperature. -29〜+150℃
耐圧試験圧力 Hydrostatic Testing Pressure -
気密試験圧力 Leakage Testing Pressure -

材質

Material

BodySCS13A
LeverSUS304
BallSCS13A
StemSUS304
Seat RingR.PTFE
Gland PackingR.PTFE

バリエーション

Variation

サイズ Code 納入図面PDF 取扱説明書 DXFファイル 3Dデータ
15A PDF PDF DXF
20A PDF PDF DXF
25A PDF PDF DXF
