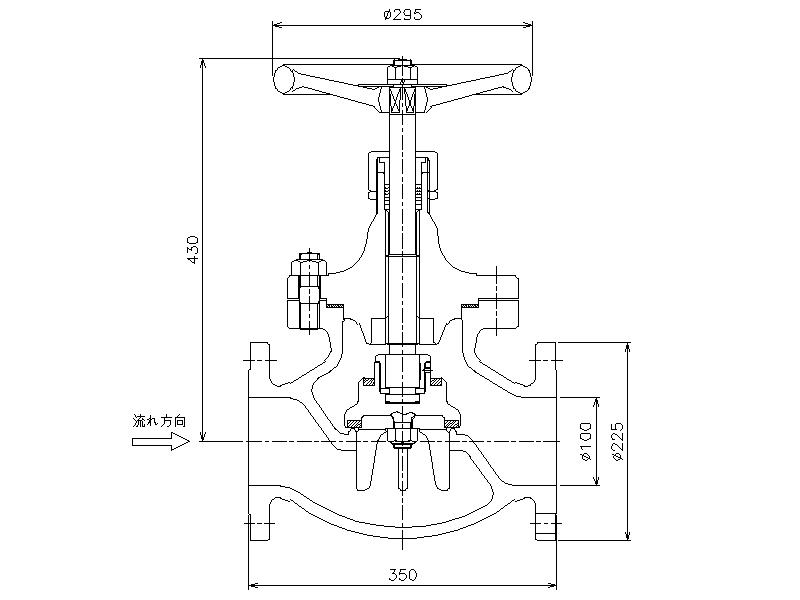

PV-810E

鋳鋼製フランジ形グローブ弁 [Cast steel flange type globe valve]

PV-810E

PV-810E
サイズ[SIZE]
100A
主要流体名[Main Fluid]
NH3等毒性ガス
接 続 規 格[Connection]
JIS 20K RF
適用法規等[Applicable Regulation]
認定品

DXFダウンロード

仕  様 Specification

設計圧力[Design Pressure]
2.4MPa
設 計 温 度[Design Temp.]
-5~120℃
耐圧試験圧力[Hydrostatic Testing Pressure]
3.9MPa
気密試験圧力[Leakage Testing Pressure]
2.4MPa

材 質 Material

Body
SCPH2
Spindle
SUS304
Seat Packing
PTFE
Disk
S25C
Bonnet
SCPH2
Gland Packing
PTFE
