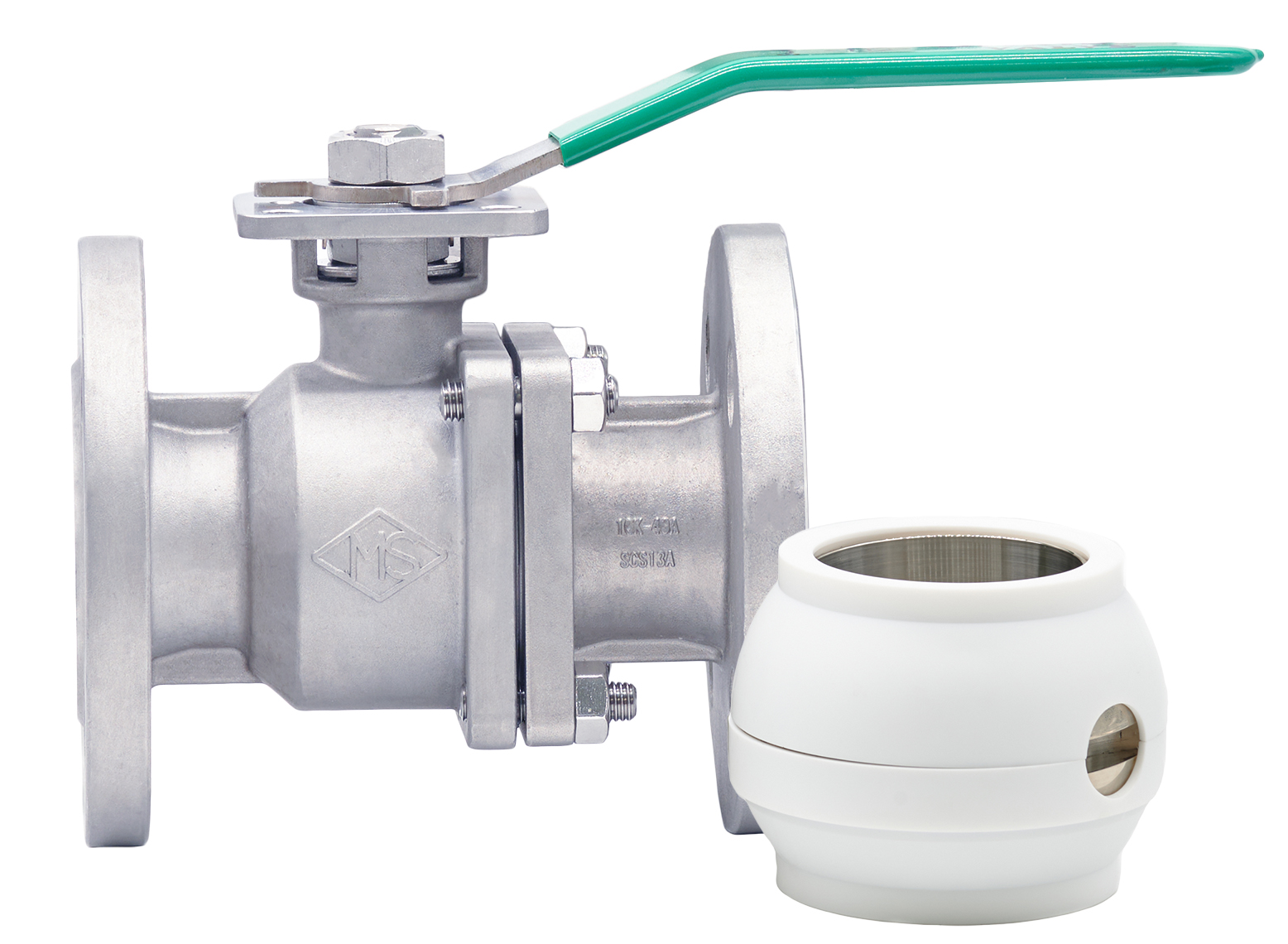

JIS10Kフランジ形ボールバルブ（キャビティシート）
[JIS10K Flange Type Ball Valve(Cavity Seats)]
FBAU-**-H
- サイズ[SIZE]
- 15A～100A
- 主要流体名[Main Fluid]
- ファインケミカル／粉体
- 接 続 規 格[Connection]
- JIS 10K RF
- 適用法規等[Applicable Regulation]
- 社検品
DXFダウンロード
仕 様 Specification
- 設計圧力[Design Pressure]
- 1.4MPa
- 設 計 温 度[Design Temp.]
- -29～150℃
- 耐圧試験圧力[Hydrostatic Testing Pressure]
- 2.1MPa
- 気密試験圧力[Leakage Testing Pressure]
- 1.4MPa
材 質 Material
- Body
- SCS13A
- Packing/Gasket
- PTFE
- Lever/Hand Lever
- SUS304-CP
- Ball
- SUS304
- Stem
- SUS304
- O-Ring
- FKM
- Seat Ring
- PTFE
- Gland Packing
- 膨張黒鉛/PTFE編組
