LTHV-9350

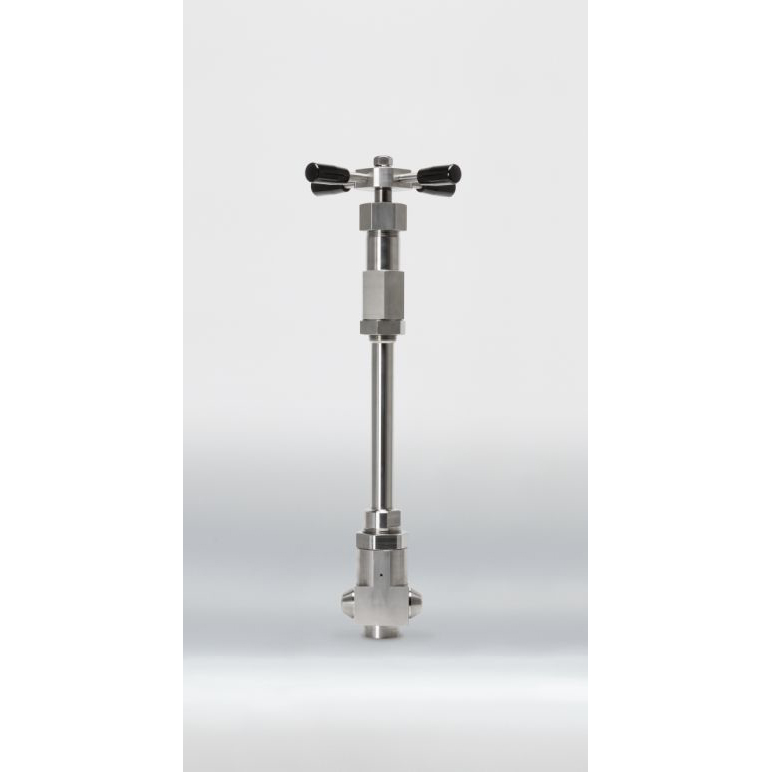

LNG用高圧深冷グローブ弁 [High Pressure Cryogenic Valve for LNG]

LTHV-9350

LTHV-9350
サイズ[SIZE]
15A、25A
主要流体名[Main Fluid]
LNG(低温流体)
接 続 規 格[Connection]
BW
適用法規等[Applicable Regulation]
-

DXFダウンロード

仕  様 Specification

設計圧力[Design Pressure]
50MPa
設 計 温 度[Design Temp.]
-165~+40℃
耐圧試験圧力[Hydrostatic Testing Pressure]
75MPa
気密試験圧力[Leakage Testing Pressure]
50MPa

材 質 Material

Body
SUS304
Spindle
SUS304
Disk
SUS304
Packing/Gasket
SUS316+PTFE
Bonnet
SUS304
Gland Packing
R.PTFE
