LTV-294

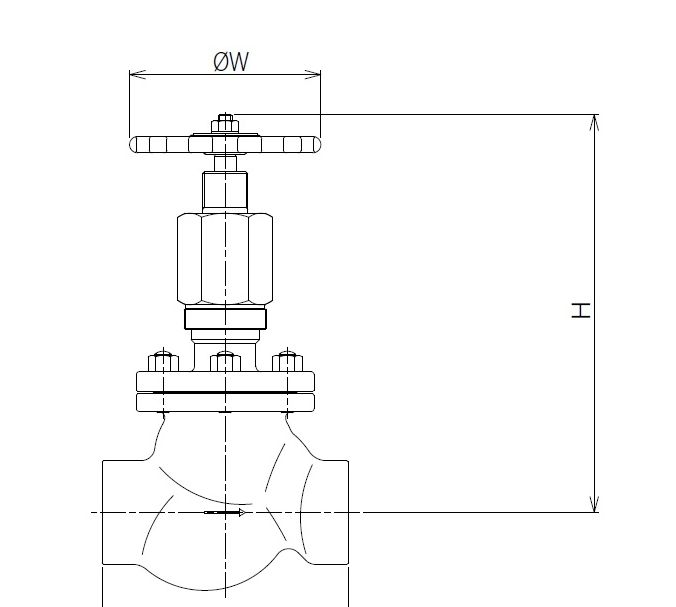

LNG用短軸グローブ弁 [Short Bonnet Globe Valve for LNG]

LTV-294

LTV-294
サイズ[SIZE]
15A~65A
主要流体名[Main Fluid]
LNG(低温流体)
接 続 規 格[Connection]
SW / BW
適用法規等[Applicable Regulation]
認定品

DXFダウンロード

仕  様 Specification

設計圧力[Design Pressure]
3.0MPa
設 計 温 度[Design Temp.]
-196~+75℃
耐圧試験圧力[Hydrostatic Testing Pressure]
4.5MPa
気密試験圧力[Leakage Testing Pressure]
3.0MPa

材 質 Material

Body
SCS13
Spindle
SUS304
Seat Packing
PCTFE
Disk
SUS304
Packing/Gasket
V/#GF300
Bonnet
SCS13
